led顯示屏為什么要配電箱使用?
LED顯示屏屬于大型顯示設備，擁有廣闊的使用范圍，在使用的時候都是需要配備上配電箱,因為我們在開啟LED屏的時候在一瞬間所產生的電流很大，而配備上了配電箱之后就可以起到分流的作用，延時上電，通過這種的方式就能夠很好的避免了因為瞬間過電流而導致電源以及設備被影響到。所以在安裝led顯示屏的時候就要注意一定要配備好配電箱，如果說不配備的話，就會使得設備因為受到瞬間過電流的影響而導致燒毀，情況嚴重的話甚至會發生火災險情，因此需要引起我們的注意。

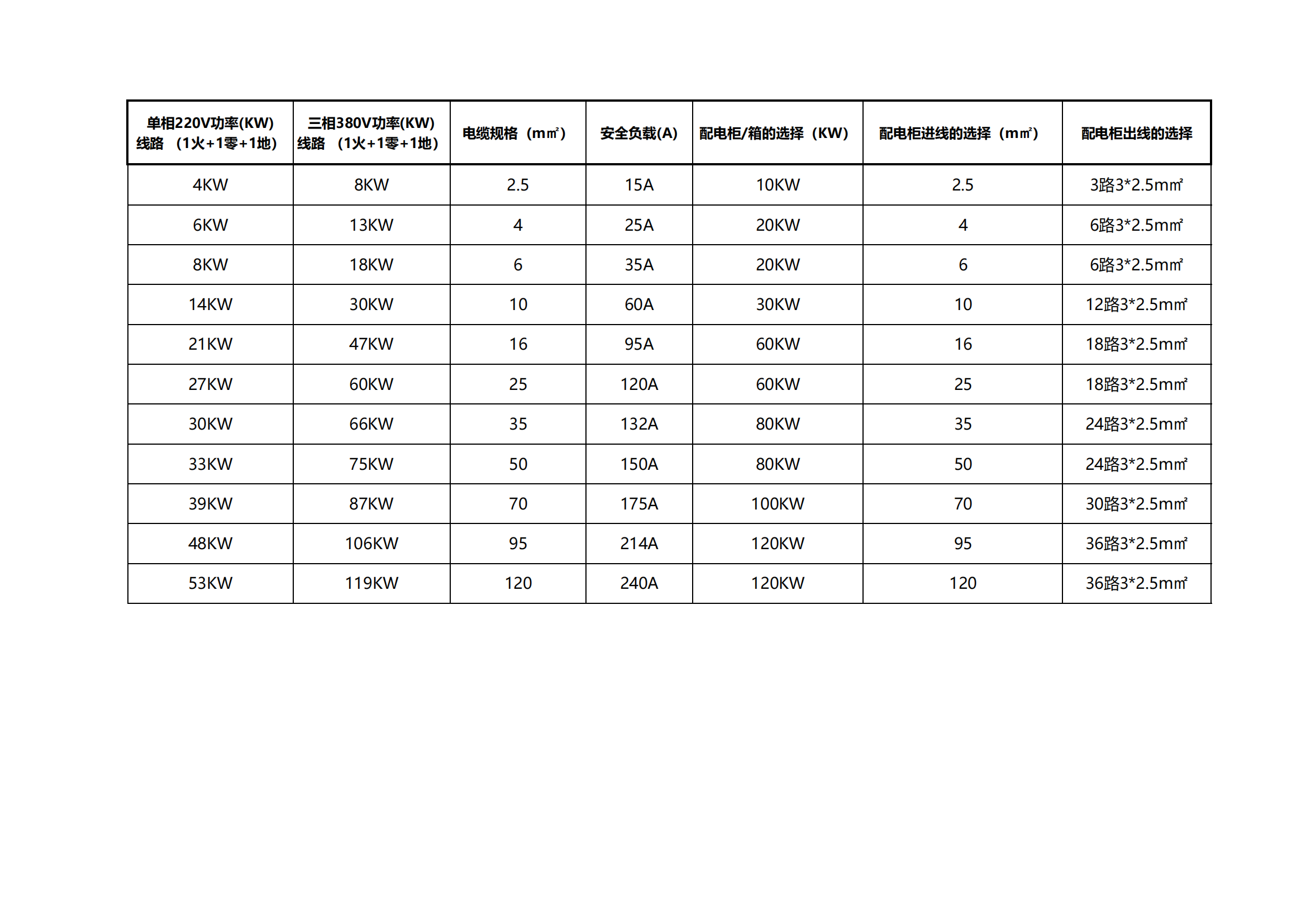

以下是配電箱選擇對照表

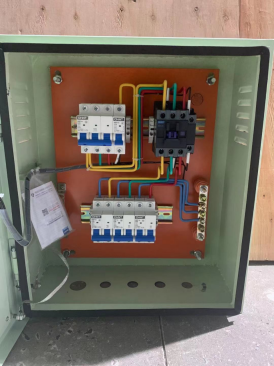

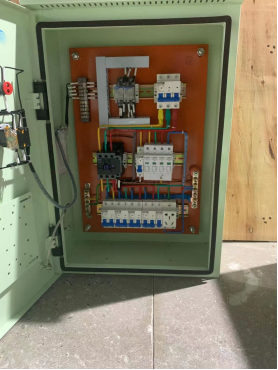

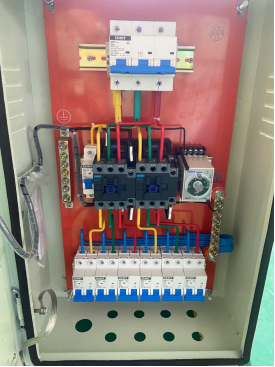

經濟款10千瓦 | |||
技術參數表 | LED顯示屏 配套配電箱參數 | ||
型號 | FY-JJ15 | 1.具備手動控制設備供電的開啟和關閉； | |
2.單組回路輸出，標配為手動控制，可添加定時開關控制 | |||
最大負載功率 | 15KW | 3.具備上電保護功能。 | |
4.具有電源狀態指示、運行狀態指示 | |||
最大負載電源數量 | 60臺（5V40A） | 5.內部線材采用正泰4平方國標純銅導線 | |
產品設計符合CCC認證標準，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8標準。 | |||
顯示屏輸出分路 | 2P*3路可換為1P*6路 | ||
柜體尺寸 | 高350*寬350*厚160 | 使用環境 | 環境溫度：-20℃-60℃ 環境濕度：＜90% |
海拔高度＜1000m，無劇烈震動，垂直斜度不大于5度 | |||
重量 | 8公斤 | 無明顯導電灰塵及對金屬、絕緣物有害的腐蝕性、引燃、易爆的危險物品 | |
建議外接電纜 | 4平方 | 控制方式 | 手動控制/定時開關 |
安裝形式 | 掛墻安裝/落地安裝 | 電壓標準：額定工作電壓Ue=380V/220V、額定絕緣電壓Ui=500V 頻率：50HZ | |
經濟款20千瓦 | |||
技術參數表 | LED顯示屏 配套配電箱參數 | ||
型號 | FY-JJ20 | 1.具備手動控制設備供電的開啟和關閉； | |
2.單組回路輸出，標配為手動控制，可添加定時開關控制 | |||
最大負載功率 | 20KW | 3.具備上電保護功能。 | |
4.具有電源狀態指示、運行狀態指示 | |||
最大負載電源數量 | 90臺（5V40A） | 5.內部線材采用正泰6平方國標純銅導線 | |
產品設計符合CCC認證標準，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8標準。 | |||
顯示屏輸出分路 | 2P*3路可換為1P*6路 | ||
柜體尺寸 | 高350*寬350*厚160 | 使用環境 | 環境溫度：-20℃-60℃ 環境濕度：＜90% |
海拔高度＜1000m，無劇烈震動，垂直斜度不大于5度 | |||
重量 | 8公斤 | 無明顯導電灰塵及對金屬、絕緣物有害的腐蝕性、引燃、易爆的危險物品 | |
建議外接電纜 | 6平方 | 控制方式 | 手動(可在選配添加自動） |
安裝形式 | 掛墻安裝/落地安裝 | 電壓標準：額定工作電壓Ue=380V/220V、額定絕緣電壓Ui=500V 頻率：50HZ | |
經濟款30千瓦 | |||
技術參數表 | LED顯示屏 配套配電箱參數 | ||
型號 | FY-JJ30 | 1.具備手動控制設備供電的開啟和關閉； | |
2.單組回路輸出，標配為手動控制，可添加定時開關控制 | |||
最大負載功率 | 30KW | 3.具備上電保護功能。 | |
4.具有電源狀態指示、運行狀態指示 | |||
最大負載電源數量 | 120臺（5V40A） | 5.內部線材采用正泰6平方國標純銅導線 | |
產品設計符合CCC認證標準，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8標準。 | |||
顯示屏輸出分路 | 2P*6路可換為1P*12路 | ||
柜體尺寸 | 高550*寬350*厚180 | 使用環境 | 環境溫度：-20℃-60℃ 環境濕度：＜90% |
海拔高度＜1000m，無劇烈震動，垂直斜度不大于5度 | |||
重量 | 12公斤 | 無明顯導電灰塵及對金屬、絕緣物有害的腐蝕性、引燃、易爆的危險物品 | |
建議外接電纜 | 10平方 | 控制方式 | 手動(可在選配添加自動） |
安裝形式 | 掛墻安裝/落地安裝 | 電壓標準：額定工作電壓Ue=380V/220V、額定絕緣電壓Ui=500V 頻率：50HZ | |
經濟款40千瓦 | |||
技術參數表 | LED顯示屏 配套配電箱參數 | ||
型號 | FY-JJ40 | 1.具備手動控制設備供電的開啟和關閉； | |
2.單組回路輸出，標配為手動控制，可添加定時開關控制 | |||
最大負載功率 | 40KW | 3.具備上電保護功能。 | |
4.具有電源狀態指示、運行狀態指示 | |||
最大負載電源數量 | 180臺（5V40A） | 5.內部線材采用正泰6平方國標純銅導線 | |
產品設計符合CCC認證標準，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8標準。 | |||
顯示屏輸出分路 | 2P*6路可換為1P*12路 | ||
柜體尺寸 | 高550*寬350*厚180 | 使用環境 | 環境溫度：-20℃-60℃ 環境濕度：＜90% |
海拔高度＜1000m，無劇烈震動，垂直斜度不大于5度 | |||
重量 | 12公斤 | 無明顯導電灰塵及對金屬、絕緣物有害的腐蝕性、引燃、易爆的危險物品 | |
建議外接電纜 | 10-16平方 | 控制方式 | 手動(可在選配添加自動） |
安裝形式 | 掛墻安裝/落地安裝 | 電壓標準：額定工作電壓Ue=380V/220V、額定絕緣電壓Ui=500V 頻率：50HZ | |
標準款20千瓦 | |||
技術參數表 | LED顯示屏 配套配電箱參數 | ||
型號 | FY-BZ20 | 1.具備手動控制設備供電的開啟和關閉； | |
2.單組回路輸出，標配為手動控制，可添加定時開關控制 | |||
最大負載功率 | 20KW | 3.具備上電保護功能。 | |
4.具有電源狀態指示、運行狀態指示 | |||
最大負載電源數量 | 90臺（5V40A） | 5.內部線材采用正泰6平方國標純銅導線 | |
產品設計符合CCC認證標準，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8標準。 | |||
顯示屏輸出分路 | 2P*3路可換為1P*6路 | ||
風機/空調輸出分路 | 1路 | 使用環境 | 環境溫度：-20℃-60℃ 環境濕度：＜90% |
海拔高度＜1000m，無劇烈震動，垂直斜度不大于5度 | |||
柜體尺寸 | 高620*寬410*厚230 | 無明顯導電灰塵及對金屬、絕緣物有害的腐蝕性、引燃、易爆的危險物品 | |
重量 | 15公斤 | 安裝形式 | 掛墻安裝/落地安裝 |
建議外接電纜 | 6平方 | 控制方式 | 手動(可在選配添加自動） |
電壓標準：額定工作電壓Ue=380V/220V、額定絕緣電壓Ui=500V 頻率：50HZ | |||
標準款30千瓦 | |||
技術參數表 | LED顯示屏 配套配電箱參數 | ||
型號 | FY-BZ30 | 1.具備手動控制設備供電的開啟和關閉； | |
2.單組回路輸出，標配為手動控制，可添加定時開關控制 | |||
最大負載功率 | 30KW | 3.具備上電保護功能。 | |
4.具有電源狀態指示、運行狀態指示 | |||
最大負載電源數量 | 120臺（5V40A） | 5.內部線材采用正泰6平方國標純銅導線 | |
產品設計符合CCC認證標準，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8標準。 | |||
顯示屏輸出分路 | 2P*6路可換為1P*12路 | ||
風機/空調輸出分路 | 1路 | 使用環境 | 環境溫度：-20℃-60℃ 環境濕度：＜90% |
海拔高度＜1000m，無劇烈震動，垂直斜度不大于5度 | |||
柜體尺寸 | 高700*寬460*厚230 | 無明顯導電灰塵及對金屬、絕緣物有害的腐蝕性、引燃、易爆的危險物品 | |
重量 | 20公斤 | 安裝形式 | 掛墻安裝/落地安裝 |
建議外接電纜 | 10平方 | 控制方式 | 手動(可在選配添加自動） |
電壓標準：額定工作電壓Ue=380V/220V、額定絕緣電壓Ui=500V 頻率：50HZ | |||
常規款40千瓦 | |||
技術參數表 | LED顯示屏 配套配電箱參數 | ||
型號 | FY-CG40 | 1.具備手動控制設備供電的開啟和關閉； | |
2.單組回路輸出，標配為手動控制，可添加定時開關控制 | |||
最大負載功率 | 40KW | 3.具備上電保護功能。 | |
4.具有電源狀態指示、運行狀態指示 | |||
最大負載電源數量 | 180臺（5V40A） | 5.內部線材采用正泰6平方國標純銅導線 | |
產品設計符合CCC認證標準，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8標準。 | |||
顯示屏輸出分路 | 2P*6路可換為1P*12路 | ||
風機/空調輸出分路 | 1路 | 使用環境 | 環境溫度：-20℃-60℃ 環境濕度：＜90% |
海拔高度＜1000m，無劇烈震動，垂直斜度不大于5度 | |||
柜體尺寸 | 高700*寬460*厚230 | 無明顯導電灰塵及對金屬、絕緣物有害的腐蝕性、引燃、易爆的危險物品 | |
重量 | 20公斤 | 安裝形式 | 掛墻安裝/落地安裝 |
建議外接電纜 | 10平方 | 控制方式 | 手動(可在選配添加自動） |
電壓標準：額定工作電壓Ue=380V/220V、額定絕緣電壓Ui=500V 頻率：50HZ | |||
LED顯示屏配電柜的作用
1、LED顯示屏是一個較大的電子設備，良好的配電設備是系統實現可靠工作的重要條件之一。LED顯示屏由大量開關電源供電，容性負載，在屏體啟動時，瞬間電流極大，易對電網形成沖擊，造成用電設備的損壞，故對于功率超過20KW的顯示屏，應配備帶分布逐級上電功能的配電柜。
2、現在的LED顯示屏動輒十幾平米，大的幾十上百平米，整屏功率比較大。對于如此大功率的用電器在使用的安全性上是不容馬虎的，隨時都可能因為雷擊、過載造成短路、燒屏、火災等重大安全事故。如果僅僅因為一個小小的配電柜問題導致上百萬的LED顯示屏出現故障實在是因小失大。而且一些客戶找市場上面的電工人員，根據用電量去定制配電柜。在定制過程中，要去找專業的電工人員當面溝通技術事宜，生怕出現遺漏造成安裝麻煩，浪費了大量的時間和精力。
3、LED顯示屏配電柜的作用是配電控制將電能分配到各個負荷部位，及在電路短路、過載和漏電時進行斷電保護。主要給LED屏體供電，其支持AC380V電源輸入，空氣開關保護，支持220V的電源輸出，機箱采用特殊設計，防止了漏電的可能，使用更加安全，具有電源指示燈指示。配電設備采用交流三相五線制，LED顯示屏配電柜是將三相分成三路相零電壓供顯示屏使用，可以在控制室遠程控制配電設備，開關LED顯示屏。
Led顯示屏的供電
1、我們的led顯示屏一般采用的是小電壓，大電流供電，但是電源側使用的則是市電供電，一般小屏我們使用家用220v 單相供電即可，但是超過4kw的大型顯示屏必須使用三相供電，因為大功率的用電器的家人容易引起單位排布好的三相平衡被打亂，造成零線過流，電源電壓漂移，三相中性點漂移，會造成某一相電壓過低電器不能正常啟動，某相電壓過高，損壞用電設備，等惡劣情況的發生，這時候我就就要用到三相五線制供電了。
2、三相五線制供電:三相分別是u黃色v綠色w紅色。第五根線就是零線了，通常用黑線或者藍線，在施工過程中三相線路如果是嚴格平衡的話:比如三相電機，那么零線是沒有電流通過的，但嚴格的三相平衡在實際的居民用電過程中是很難達到的，所以零線就帶電流，作用是保持三相的中心點盡量不漂移。
3、三相五線制供電端為了保證三相的平衡會設置專門的保護裝置，這就需要我們在添加用電設備的時侯注意保持三相的平衡，所以在大型led示展加入電網的時候，盡量使用三相供電，來保證對大電網的沖擊減小到景低，這就是我們對led顯示屏使用三相供電必要性的。
如何配置LED顯示屏專用配電箱
LED顯示屏由大量開關電源供電，容性負載，在屏體啟動時，瞬間電流極大，易對電網形成沖擊，造成用電設備的損壞，故對于功率超過20KW的顯示屏，應配備帶分布逐級上電功能的配電柜。LED顯示屏配電柜的作用是配電控制將電能分配到各個負荷部位，及在電路短路、過載和漏電時進行斷電保護。主要給LED屏體供電，其支持AC380V電源輸入，空氣開關保護，支持220V的電源輸出，機箱采用特殊設計，防止了漏電的可能，使用更加安全，具有電源指示燈指示。
配電設備采用交流三相五線制，LED顯示屏配電柜是將三相分成三路相零電壓供顯示屏使用，可以在控制室遠程控制配電設備，開關LED顯示屏。
1、按上電功能來分的話可以分為 PLC可編程控制柜(PLC 遠程上電智能配電柜) 、多功能卡 智能配電柜、定時型配電柜(微電腦時控配電柜)、手動上電配電柜、按鈕上電配電柜、航 空箱流動配電柜等種類;
2、按配電柜性質來分的話可以分為室內(戶內)掛墻式型、室內(戶內)落地式型、室外 (戶外)防水掛墻式、室外(戶外)防水落地型等種類;
3、按配電柜材質可分為不銹鋼型、冷軋鋼板型、鐵皮型、鋁合金壓鑄型、塑殼型等種類。以上這幾種是LED顯示屏客戶常用到的配電柜，當然也有一些顯示屏用到特殊型的配電柜， 客戶可根據 LED 顯示屏具體使用環境，對配電柜進行具體設計。
1.配電柜箱體尺寸大?。喝蔐ED顯示屏功率不同，所用到的配電柜尺寸也不同，準確的配電箱尺寸能夠節省安裝空間以及控制成本。
2.配電箱的功率和路數：用戶可根據不同面積的顯示屏選擇功率配置回路數，可以定做0-250KW。
3.配電柜箱體的操作性：LED顯示屏的施工特點——出線線路多、強弱電集中，產品的設計是經過多年的LED顯示屏工程實踐經驗總結結果，充分考慮到LED顯示屏工程實踐經驗結果，充分考慮到LED顯示屏項目的施工特點，充分考慮到實際工程的特殊需要。選擇操作簡單，安裝方便的產品;進出線接頭均預留好，現場施工快捷方便，可以節約現場施工時間。
